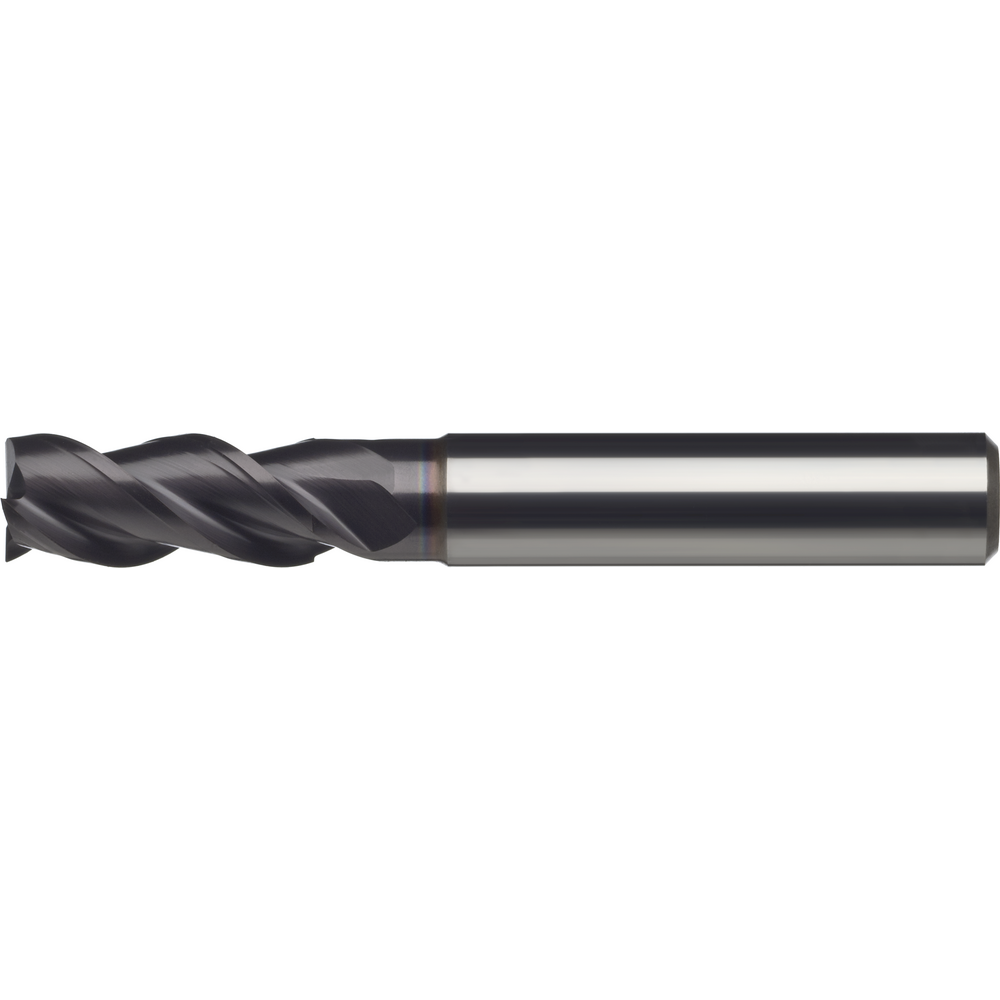

SC end milling cutter 3mm (steel/cast iron/super alloy), Z=3 HA, TiAlN

SC end milling cutter 3mm (steel/cast iron/super alloy), Z=3 HA, TiAlN
SC end milling cutter 3mm (steel/cast iron/super alloy), Z=3 HA, TiAlN SC end milling cutter 3mm (steel/cast iron/super alloy), Z=3 HA, TiAlN

We charge a material cost surcharge of 6,90% on this product.

Price
54,40 €
prices excl. vat plus shipping costs

Stock status
in stock
Add to shopping cart
Tool Finder

_ItemDeliveryInfoSaratools missing

End milling cutters
  • With clearance
  • 41°/43°/45° right-hand helix
  • Micro edge protection for a longer service life
  • For roughing and finishing
  • Optimised chip removal during slot milling
  • Up to 60 % higher feed rates
  • Up to 4 times longer service life
  • Runs without vibration
  • Enhanced workpiece surface finish quality
  • Suitable for all materials up to 1400 N/mm2
  • Cutting material: ultra-fine grain solid carbide, TiAlN-coated

Standard
Article no./ATORN no.
2510300030 / 10479997
Packaging unit
1
Catalogue page

Technical characteristics

Anzahl Schneiden 3 pc.
Coating TiAlN
Cutting data Cutting angle Information - yes
Cutting material Solid carbide
D 3,0 mm
D1 6,0 mm
D3 2,7 mm
Design DIN 6535-HA
Drallwinkel 41° | 43° | 45°
Durchmesser max. 20 mm
Durchmesser min. 3 mm
Durchmesser min./max. 3-20 mm
Eignung Edelstahl gesamt
Eignung Titan/Nickel/Super gesamt
Einsatzart Fräsen HPC
Feed fz steel < 1000 N/mm² 0,040 mm/tooth
Feed fz steel < 1000 N/mm² 0,060 mm/tooth
Freistellungsdurchmesser 2,7 mm
Freistellungslänge 15 mm
fz Stahl 1000 0,04 mm
Geeignet für Werkstoffgruppe K
Geeignet für Werkstoffgruppe M
Geeignet für Werkstoffgruppe N
Geeignet für Werkstoffgruppe P
Geeignet für Werkstoffgruppe S
Jaw quantity 3 cutting edges
Kantenschutzfasenlänge 0,05 mm
Kantenschutzfasenwinkel 45 °
L 57 mm
L1 8 mm
L2 15 mm
Länge 57 mm
Milling application Side Ramp Plunge
Milling technology HPC
Oberfläche TiAlN
Schaftdurchmesser 6 mm
Schneidendurchmesser 3 mm
Schneidenlänge 8 mm
Schnittgeschwindigkeit (Bronze kurz) Eignung
Schnittgeschwindigkeit (Bronze kurz) Vc 160 m/min
Schnittgeschwindigkeit (Bronze lang) Vc 0 m/min
Schnittgeschwindigkeit (Kunststoff ) Vc 0 m/min
Schnittgeschwindigkeit (Messing lang) Vc 0 m/min
Shank Straight, DIN 6535 HA
Spanwinkel 7 °
Spiral angle 41°-45° RH helix angle
Toleranz Schaftdurchmesser h6
Toleranz Schneidendurchmesser e8
Typ N

Usage characteristics

aluminium ≥ 8 % Si
cast iron GG/GTS
cast iron GGG
steel < 1000 N/mm²
steel < 1400 N/mm²
steel < 700 N/mm²
superalloys Fe/NiCo based < 30 HRC
superalloys Fe/NiCo based ≥ 30 HRc
titanium alloys

very suitable
suitable
