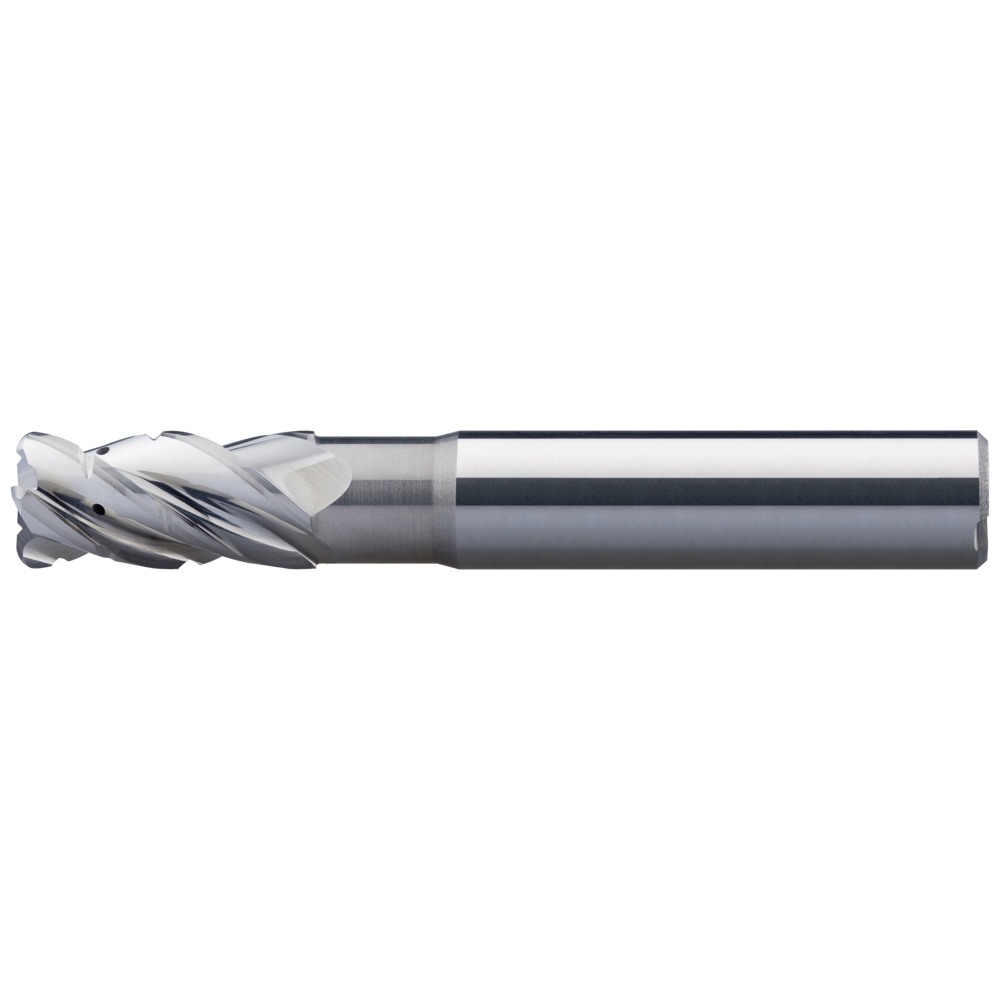

Alu-torus cutter SC 38/41° 10x2 mm, L2=30 mm Z=4 long, HA, pol., chip br., IC

Alu-torus cutter SC 38/41° 10x2 mm, L2=30 mm Z=4 long, HA, pol., chip br., IC
Alu-torus cutter SC 38/41° 10x2 mm, L2=30 mm Z=4 long, HA, pol., chip br., IC Alu-torus cutter SC 38/41° 10x2 mm, L2=30 mm Z=4 long, HA, pol., chip br., IC Alu-torus cutter SC 38/41° 10x2 mm, L2=30 mm Z=4 long, HA, pol., chip br., IC
Price:
158,00 €
prices excl. vat plus shipping costs

Stock status
subsequent delivery
External stock
available
Add to shopping cart
Tool Finder
Torus milling cutter Ultra-N
  • With internal coolant supply
  • Irregular helix angle and unequal pitch for low-vibration milling
  • With clearance
  • With defined cutting edge rounding
  • Cutting material: fine grain solid carbide

Internal cooling and chip breaker
Article no./ATORN no.
2496111020 / 11869226
Packaging unit
1
Catalogue page

Technical characteristics

Application direction milling Lining, ramping and drilling
Application milling HPC
Coolant supply Internal radial
Cutting data Cutting angle Information - yes
Cutting material Solid carbide
D 10,0 mm
D1 10,0 mm
D3 9,2 mm
Durchmesser max. 20 mm
Durchmesser min. 10 mm
Durchmesser min./max. 10-20 mm
Eignung Edelstahl gesamt 3
Eignung nicht Eisen gesamt 1
Eignung Titan/Nickel/Super gesamt 3
Feed for grooving fz aluminium < 8 % Si 0,088 mm/tooth
Feed for side milling fz aluminium < 8 % Si 0,121 mm/tooth
fitness hartl total 3
Freistellungslänge 30 mm
fz ALU 0,116 mm
Geeignet für Werkstoffgruppe H 3
Geeignet für Werkstoffgruppe K 3
Geeignet für Werkstoffgruppe M 3
Geeignet für Werkstoffgruppe N 1
Geeignet für Werkstoffgruppe P 3
Geeignet für Werkstoffgruppe S 3
Kantenradius 2 mm
L 72 mm
L1 22 mm
L2 30 mm
R 2 mm
Schnittgeschwindigkeit (Bronze kurz) Eignung 1
Schnittgeschwindigkeit (Bronze kurz) Vc 220 m/min
Schnittgeschwindigkeit (Bronze lang) Eignung 1
Schnittgeschwindigkeit (Bronze lang) Vc 270 m/min
Schnittgeschwindigkeit (Graphit/CFK ) Vc 0 m/min
Schnittgeschwindigkeit (Guss ) Vc 0 m/min
Schnittgeschwindigkeit (Hart 55) Vc 0 m/min
Schnittgeschwindigkeit (Hart 65) Vc 0 m/min
Schnittgeschwindigkeit (Kunststoff ) Eignung 1
Schnittgeschwindigkeit (Kunststoff ) Vc 700 m/min
Schnittgeschwindigkeit (Messing lang) Eignung 1
Schnittgeschwindigkeit (Messing lang) Vc 270 m/min
Schnittgeschwindigkeit (Nickel ) Vc 0 m/min
Schnittgeschwindigkeit (Stahl 1000) Vc 0 m/min
Schnittgeschwindigkeit (Stahl 1300) Vc 0 m/min
Schnittgeschwindigkeit (Stahl 700) Vc 0 m/min
Schnittgeschwindigkeit (Super ) Vc 0 m/min
Schnittgeschwindigkeit (Titan ) Vc 0 m/min
Schnittgeschwindigkeit (VA aus) Vc 0 m/min
Schnittgeschwindigkeit (VA mar) Vc 0 m/min
Spanwinkel 16 °
Tolerance of cutting edge diameter e8
Toleranz Schaftdurchmesser h6
Tool holding device HA parallel shank
Tooth pitch Unequal
Twist angle 38° | 41°
Type NF
Z 4 pc.

Usage characteristics

aluminium < 8 % Si
aluminium ≥ 8 % Si
brass short

very suitable
suitable
Catalogue page Download
Cutting values Download
ASSET_MatSafetyDataSheet Download
